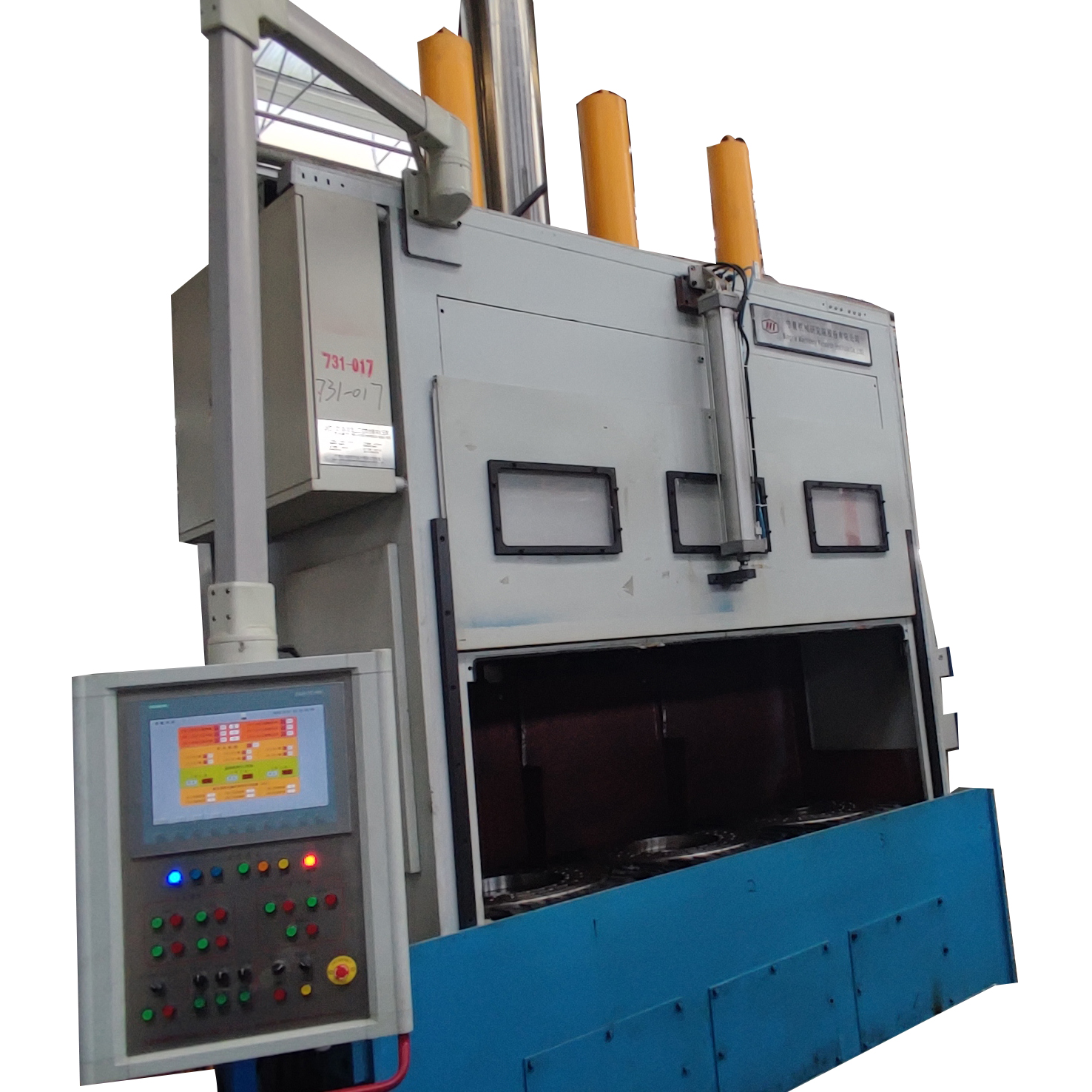

CCY-3D-300型齒輪淬火壓床，是用于滲碳緩冷后的汽車內齒圈零件進行再次加熱限形淬火的專用設備。對零件尺寸限形及表面硬化處理，零件通過二次加熱后迅速轉移至淬火壓床實施急速冷卻，并在模具的限形作用下，有效阻止零件的漲縮，減小零件形變和畸變，從而達到工件尺寸保持一致性和重復性的目的。
壓床的主要功能及特點：
1） 壓床設計有三個淬火工位，每工位可單獨完成淬火；
2） 可自動（采用機器人）或人工上下料；
3） 工件內外圈表面同時噴油冷卻；
4） 采用液壓加力，淬火壓力可調；
5） 模具設計為芯軸大徑齒形定位或小徑定位；
6） 工件內徑采用芯軸加下拉油缸脫模，端面和外徑采用脈動油缸脈動加壓（或固定加壓）的方式。
設備主要數據
每次淬火零件數量 | 3件（三工位） |
淬火時間設定范圍 | 0-99分鐘可調 |
淬火油流量 | 淬火油泵采用變頻器控制，流量可調 |
被淬火工件尺寸 | 直徑Φ80-Φ300mm（外徑） |
高度≤100mm |
